T&D masterpiece
Voor T&D moesten we op school een onderwerp kiezen die we in klas 1 of 2 hebben gemaakt. Omdat de opdracht middeleeuws schietwapen mij erg beviel en ik de opdracht erg leuk vond heb ik gekozen om die opnieuw te creëren en te verbeteren naar eigen inzicht. Als je het bouwstuk opnieuw verzonnen, ontworpen en gebouwd hebt moet je voor je masterpiece een website maken. Voor dat alles bij elkaar krijg je een laatste cijfer voor T&D op het Gymnasium Celeanum.
Frame en arm

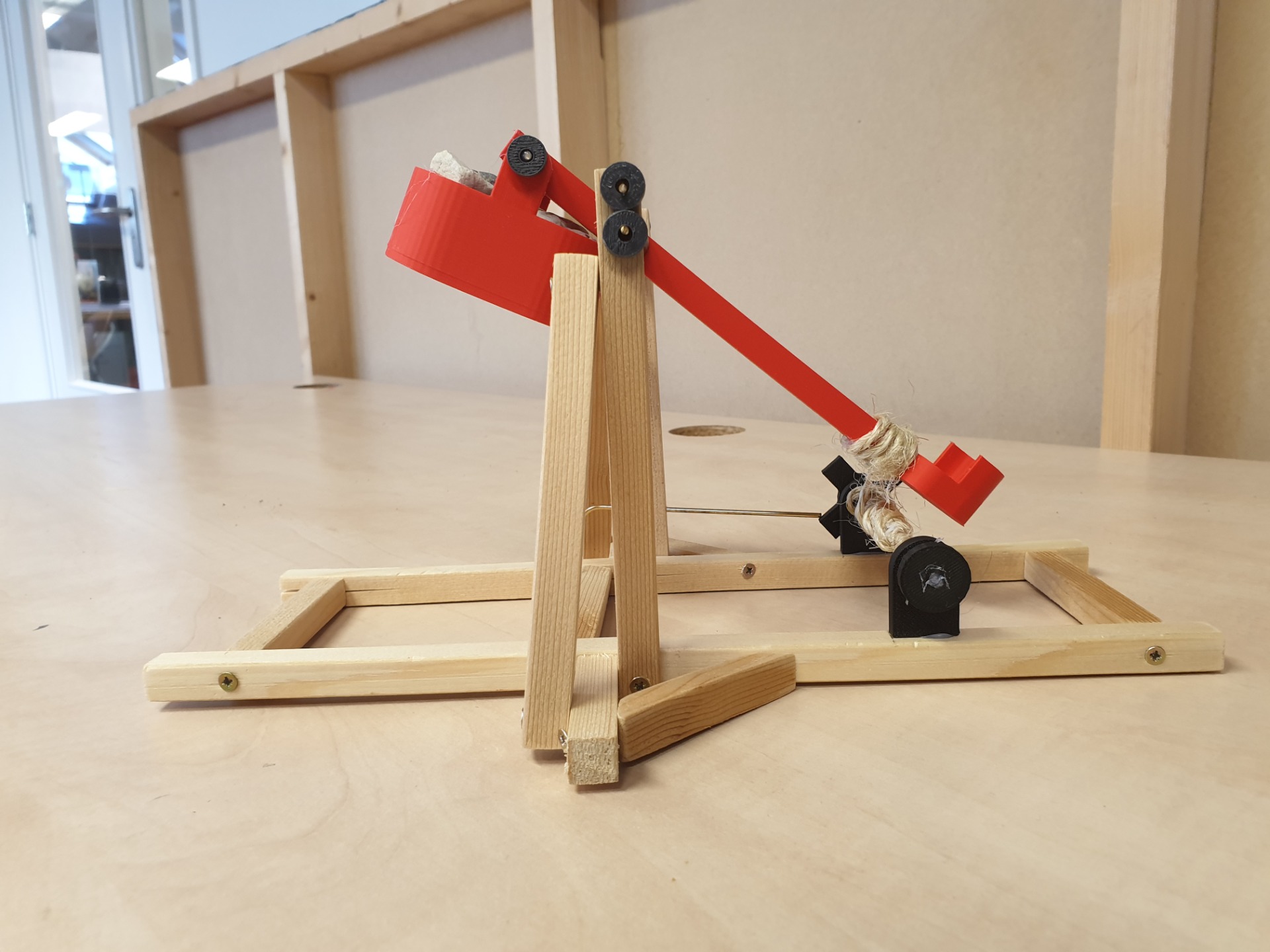

Hierboven staat een foto waar je de katapult kunt zien. Het rood gekleurde deel op de foto is de arm samen met het bakje waar de gewichten in zitten. Ik heb gekozen om hier kiezelsteentjes in te doen vanwege de grote dichtheid. De arm en het bakje zijn beide geprint door de 3D printers in het T&D lokaal. Het frame van de katapult is gemaakt van hout. Door de driehoekige ondersteuning van de paal waar de draaias aan zit is het frame stevig genoeg om de kracht van het afvuren op te vangen. Op de draaias zelf zitten zwarte 3D geprinte staafjes om te voorkomen dat de arm naar links en rechts over de as beweegt tijdens het afvuren.
Draai- en locksysteem

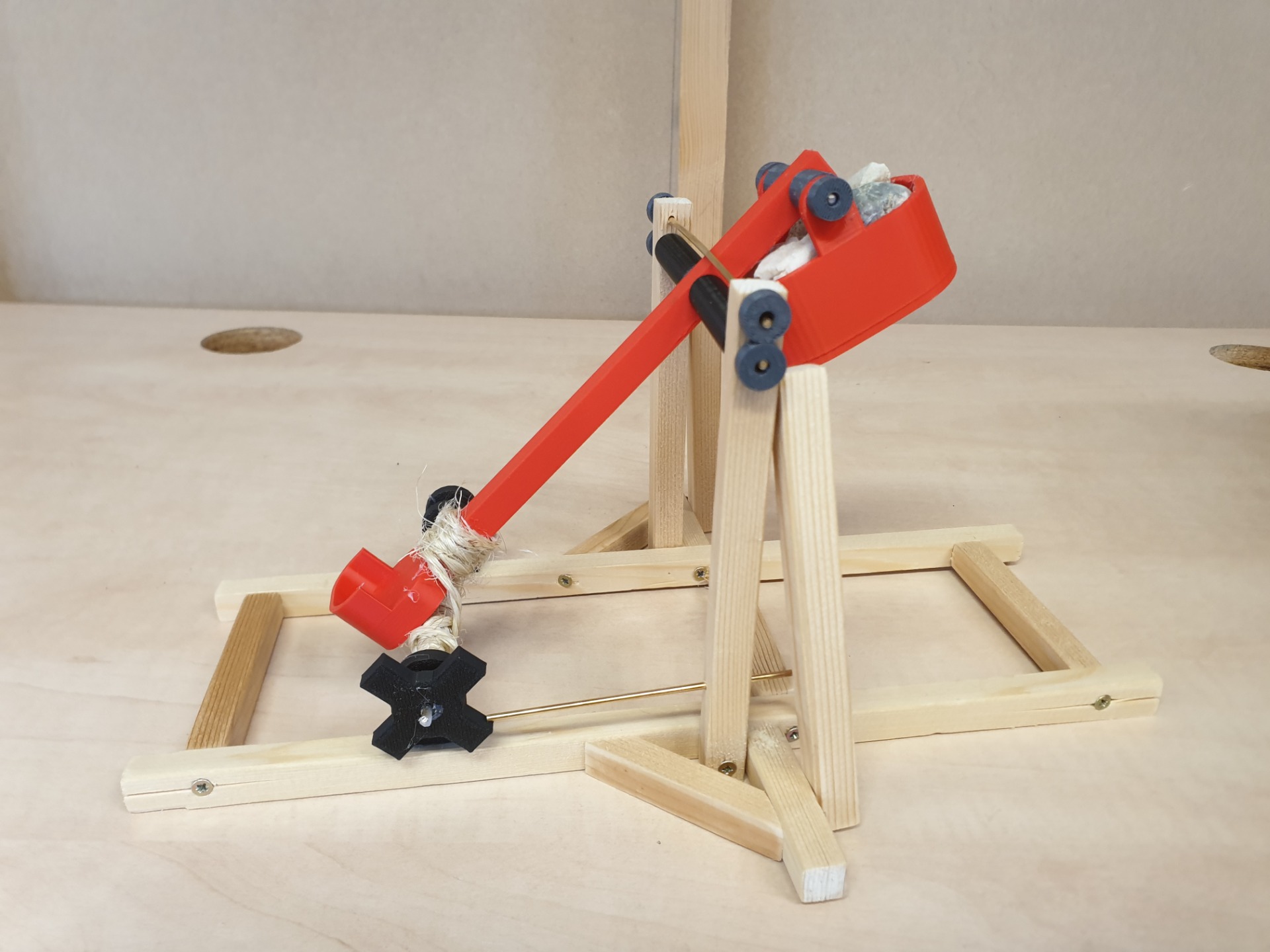

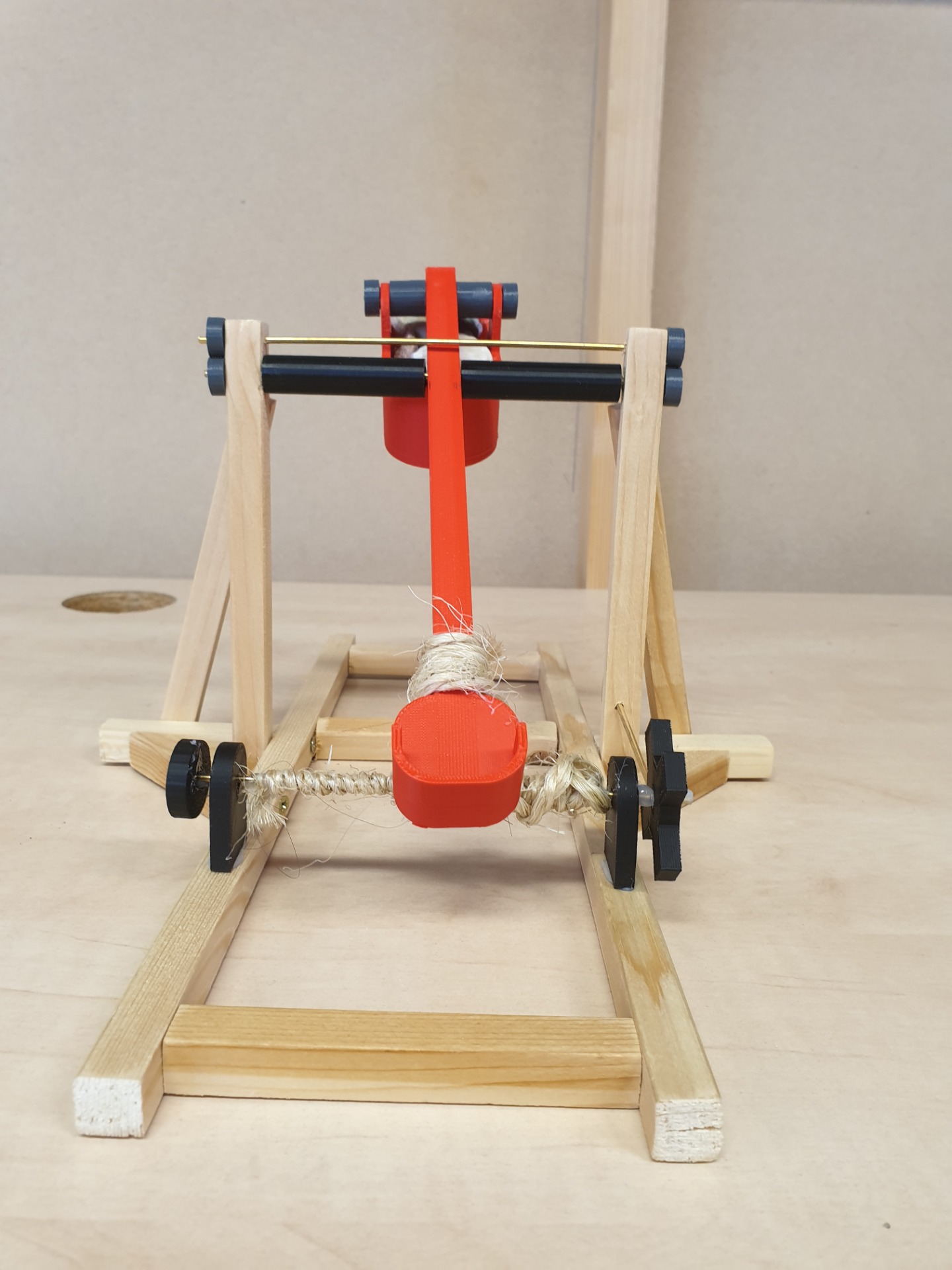

De zwarte opdraaischroef aan de achterkant van het bouwwerk (zie foto links van deze tekst) is ook met een 3D-printer geprint. Daarmee kun je de arm naar beneden draaien om kracht op de arm te zetten zodat je op een gewenst moment de katapult kunt afvuren. De draaischroef zit vast aan een pin waar touw strak omheen gedraaid is. Het touw is vastgemaakt met een beetje lijm om te voorkomen dat het loslaat. Het locksysteem werkt door een pinnetje van ongeveer 10 cm door de ondersteuningspaal te schuiven. Wanneer je de draaischroef opdraait en vervolgens de pin op de draaischroef vastklemt schiet de katapult niet. Op het moment dat je de lockpin van de draaischroef afhaalt schiet de katapult.
Lepel
In de lepel kun je een gewicht tot ongeveer 50 gram afvuren. Afhankelijk van het gewicht in de lepel kan de katapult ongeveer 60 cm ver schieten.
Ontwerp en bouwproces
Het ontwerp begon door een Amerikaanse projectietekening te maken. Wanneer die tekening goedgekeurd is door de docent mag je verdergaan met je project. Voor dit project heb ik ongeveer 6 weken de tijd gehad, elke week heb je 1 uur en 30 minuten om aan je project te werken.
Afmetingen bouwwerk
Hoogte: 15 cm
Lengte: 32 cm
Breedte: 21 cm
Optimalisaties:
Als onderdeel van mijn masterpiece project heb ik de volgende verbeteringen doorgevoerd:
- De katapult kan verder schieten en er kan meer gewicht op de lepel. Dat komt omdat er meer gewicht in het bakje zit.
- Er is een locksysteem ontwikkeld dat ervoor zorgt dat je de opdraaischroef niet continu vast hoeft te houden om te voorkomen dat hij onbedoeld afvuurt. Op de vorige versie van de katapult zat dit locksysteem niet.
- Het frame is verstevigd door meer schuine verstevigingsbalken te gebruiken.
